Artikel-Nr. 506.050

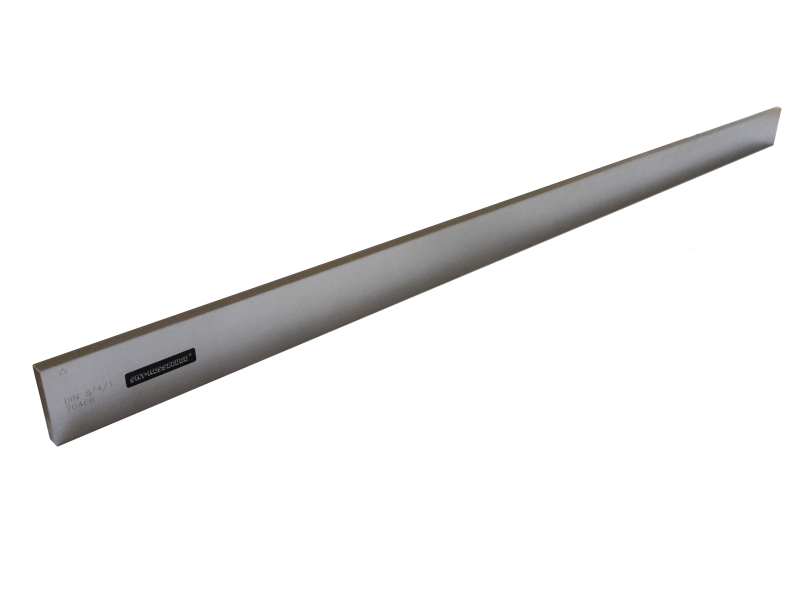

- Arbeitslineal für allgemeine Richtarbeiten
- aus Qualitäts-Spezialstahl

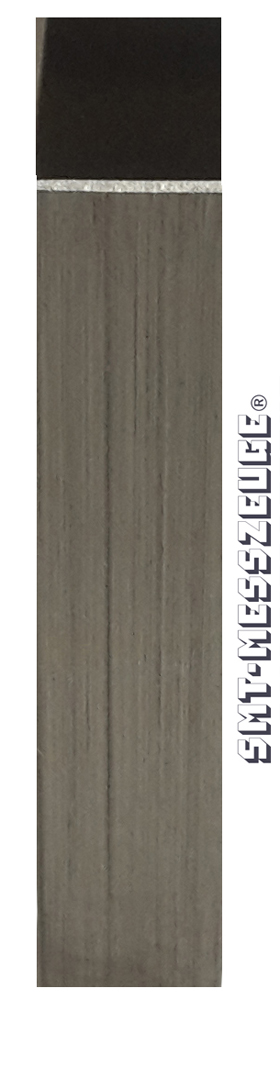

- rechteckiger Querschnitt
- das Stahllineal ist allseitig geschliffen
- Hochkanten und Flachseiten (Seitenflächen) feingeschliffen
- Prüfflächen (Messflächen) feingeschliffen

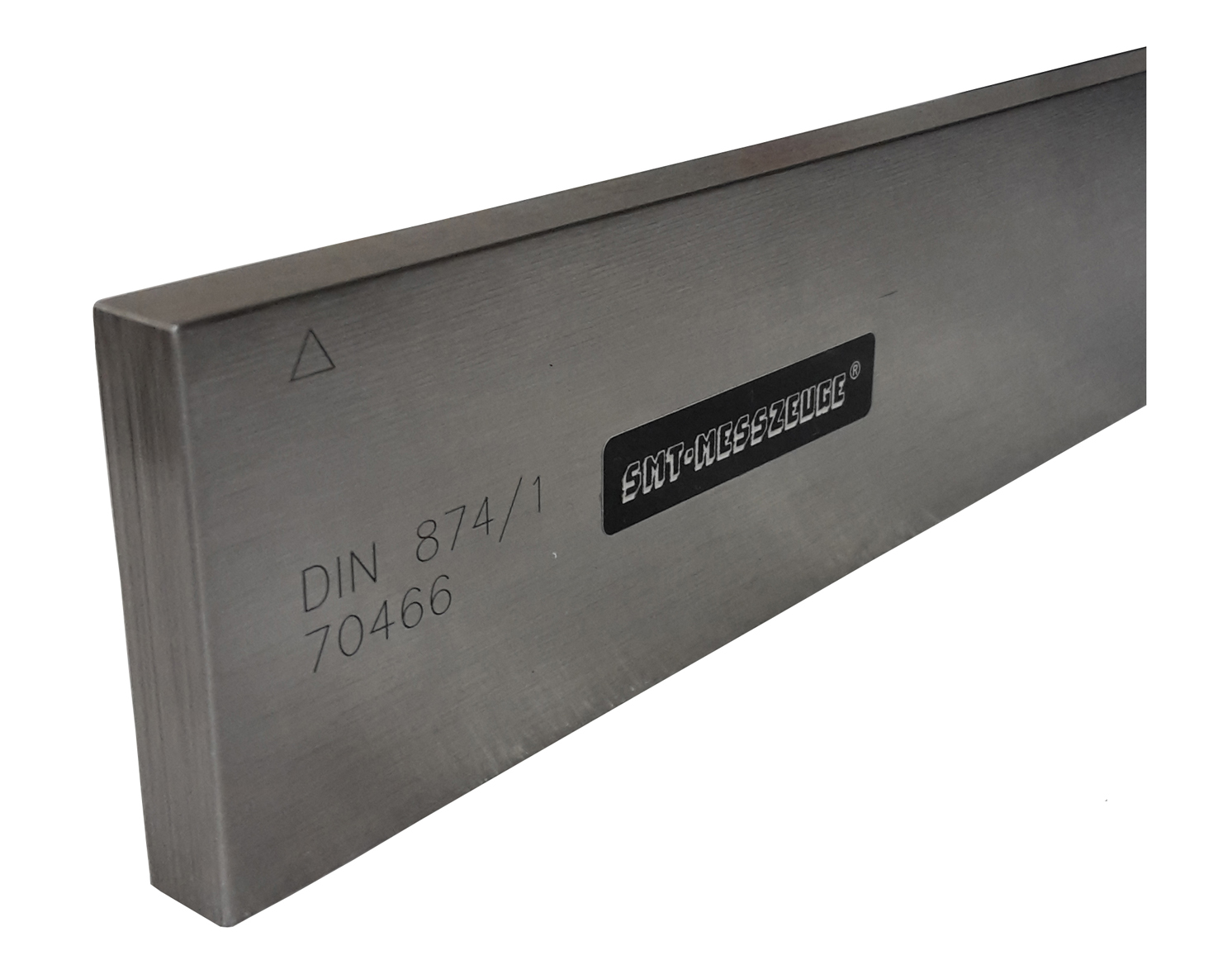

- Messfläche 1 ist extra gekennzeichnet
- Fertigung und Prüfung nach DIN 874/2 Blatt 1 Genauigkeit GG 2
Ebenheitstoleranz der Prüfflächen 20,5 µm (0,0205 mm)
Für die Ebenheit der Seitenflächen gilt der dreifache Wert
Für die Parallelität der Messflächen zueinander gilt der doppelte Wert
Für die Parallelität der Seitenflächen gilt der sechsfache Wert
Für die Rechtwinkligkeit der Seitenflächen zur Messfläche gilt der dreifache Wert
Ein Randabfall im Abstand von 0,5 mm von den Kanten ist zulässig
- Länge (L) x Höhe (h) x Breite (b) = 500 x 30 x 6 mm
- Querschnitte und Maßangaben des Ausgangsmaterials
- mit Identnummer
- inklusive Werksprüfprotokoll
- Gewicht 0,7 kg
Für die Prüfung der Ebenheit von Flächen.
