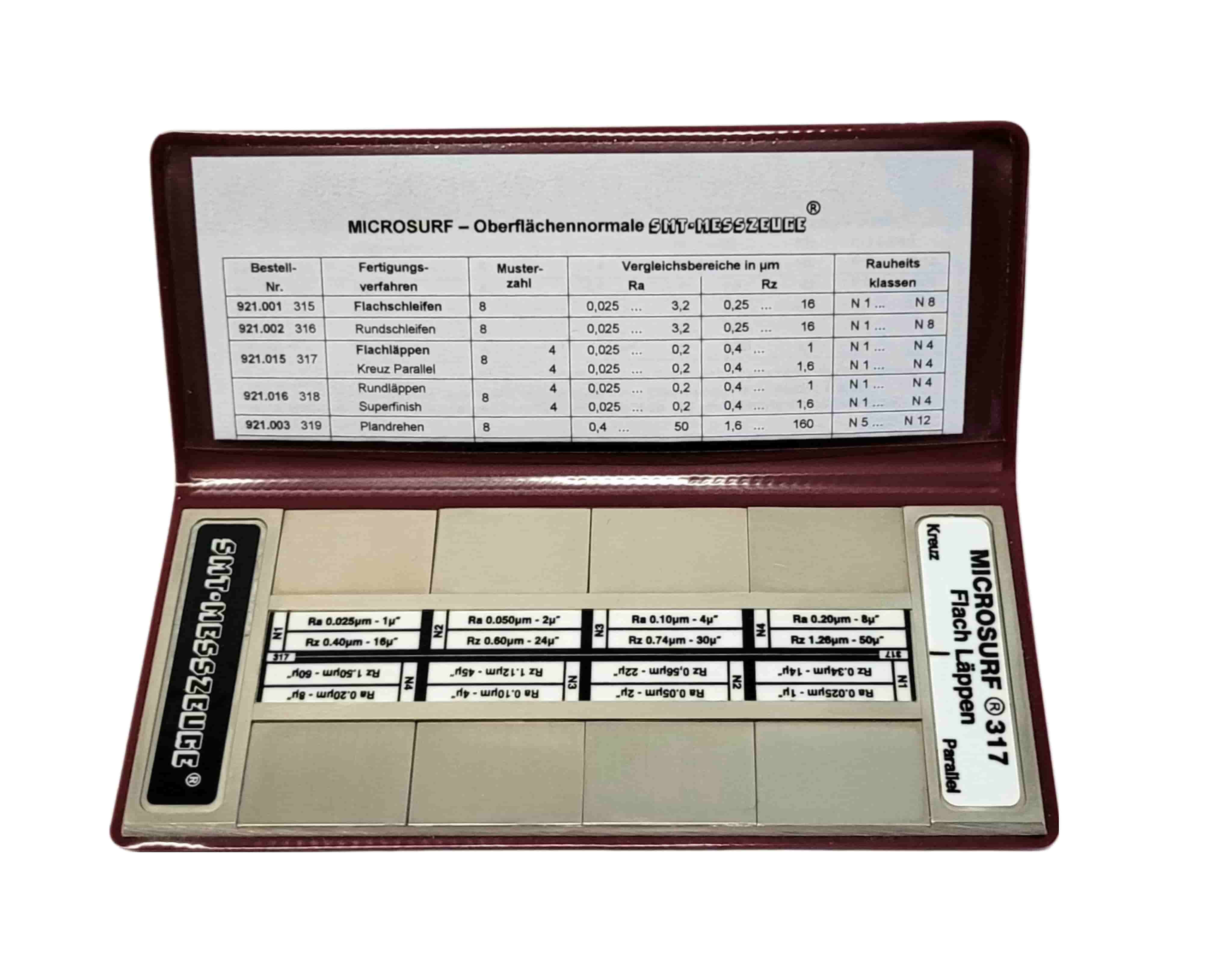

Oberflächen-Vergleichsmuster "Kreuz + Parallel Flachläppen"

Name: Oberflächen-Vergleichsmuster "Kreuz + Parallel Flachläppen"
SKU: 921.015
Price: 198.00 EUR
Availability: InStock

198,00 EUR

zzgl. 19% MwSt. zzgl. Versand

Beschreibung

Artikel-Nr. 921.015

Normale-Satz (Oberflächennormale / Rauheitsnormal) TOP-AUSFÜHRUNG !!
mit angegebenen N-Werten und Rz-Werten
Dieser Vergleichsmustersatz enthält 4 Rauheitsmuster für das Fertigungsverfahren Flachläppen Kreuz 317
Vergleichsbereiche:
Ra (µm) 0,025 .... 0,2
Rz (µm) 0,4 .... 1
Rauheitsklassen N1 .... N4
und 4 Rauheitsmuster für das Fertigungsverfahren Flachläppen Parallel 317
Vergleichsbereiche:
Ra (µm) 0,025 .... 0,2
Rz (µm) 0,4 .... 1,6
Rauheitsklassen N1 .... N4
jedes einzelne Normal ist beschriftet mit dem Nennwert in arithmetischen Mittenrauhwerten Ra in µm
und CLA/AA in µm, mit dem Messwert in gemittelter Rauhtiefe Rz in µm sowie der ISO-Rauheitsklasse
(N-Kennzahl) nach ISO 1302, DIN 4769, ISO 468, VSM 10321
Das galvanoplastische Spezial-Herstellungsverfahren sichert die hohe Genauigkeit und die unbedingte Gleichartigkeit aller Vergleichsmuster.
Die einzelnen verschleißfesten, rostfreien Vergleichsnormale sind ca. 24 x 15 mm groß und aus einer verschleissfesten Nickellegierung!
Außenmaße ca. 130 x 55 x 5 mm
Gewicht 90 g
inklusive Gebrauchsanleitung ( diese ermöglicht es jedem Verwender sofort zuverlässige Prüfergebnisse
beim Tast- und Sichtvergleich mit Fingernagel und Auge zu erzielen)
in Schutzhülle

Geeignet für Maschinenwerker, Meister, Kontrolleure, Konstrukteure, Berufsschulen, Lehrwerkstätten.

Artikel-Nr. 921.001

Normale-Satz (Oberflächennormale / Rauheitsnormal) TOP-AUSFÜHRUNG !!
mit angegebenen N-Werten und Rz-Werten
Dieser Vergleichsmustersatz enthält 8 Rauheitsmuster für das Fertigungsverfahren Flachschleifen 315
Vergleichsbereiche:
Ra (µm) 0,025 .... 3,2
Rz (µm) 0,25 .... 16
Rauheitsklassen N1 .... N8
jedes einzelne Normal ist beschriftet mit dem Nennwert in arithmetischen Mittenrauhwerten Ra in µm
und CLA/AA in µm, mit dem Messwert in gemittelter Rauhtiefe Rz in µm sowie der ISO-Rauheitsklasse
(N-Kennzahl) nach ISO 1302, DIN 4769, ISO 468, VSM 10321
Das galvanoplastische Spezial-Herstellungsverfahren sichert die hohe Genauigkeit und die unbedingte Gleichartigkeit aller Vergleichsmuster.
Die einzelnen verschleißfesten, rostfreien Vergleichsnormale sind ca. 24 x 15 mm groß und aus einer verschleissfesten Nickellegierung!
Außenmaße ca. 130 x 55 x 5 mm
Gewicht 90 g
inklusive Gebrauchsanleitung ( diese ermöglicht es jedem Verwender sofort zuverlässige Prüfergebnisse
beim Tast- und Sichtvergleich mit Fingernagel und Auge zu erzielen)
in Schutzhülle

Geeignet für Maschinenwerker, Meister, Kontrolleure, Konstrukteure
sowie auch für Berufsschulen und Lehrwerkstätten.

149,00 EUR

Artikel-Nr. 921.002

Normale-Satz (Oberflächennormale / Rauheitsnormal) TOP-AUSFÜHRUNG !!
mit angegebenen N-Werten und Rz-Werten
Dieser Vergleichsmustersatz enthält 8 Rauheitsmuster für das Fertigungsverfahren Rundschleifen 316
Vergleichsbereiche:
Ra (µm) 0,025 .... 3,2
Rz (µm) 0,25 .... 16
Rauheitsklassen N1 .... N8
jedes einzelne Normal ist beschriftet mit dem Nennwert in arithmetischen Mittenrauhwerten Ra in µm
und CLA/AA in µm, mit dem Messwert in gemittelter Rauhtiefe Rz in µm sowie der ISO-Rauheitsklasse
(N-Kennzahl) nach ISO 1302, DIN 4769, ISO 468, VSM 10321
Das galvanoplastische Spezial-Herstellungsverfahren sichert die hohe Genauigkeit und die unbedingte Gleichartigkeit aller Vergleichsmuster.
Die einzelnen verschleißfesten, rostfreien Vergleichsnormale sind ca. 24 x 15 mm groß und aus einer verschleissfesten Nickellegierung!
Außenmaße ca. 130 x 55 x 5 mm
Gewicht 90 g
inklusive Gebrauchsanleitung ( diese ermöglicht es jedem Verwender sofort zuverlässige Prüfergebnisse
beim Tast- und Sichtvergleich mit Fingernagel und Auge zu erzielen)
in Schutzhülle

Geeignet für Maschinenwerker, Meister, Kontrolleure, Konstrukteure
sowie auch für Berufsschulen und Lehrwerkstätten.

149,00 EUR

Artikel-Nr. 921.016

Normale-Satz (Oberflächennormale / Rauheitsnormal) TOP-AUSFÜHRUNG !!
mit angegebenen N-Werten und Rz-Werten
Dieser Vergleichsmustersatz enthält 4 Rauheitsmuster für das Fertigungsverfahren Rundläppen 318
Vergleichsbereiche:
Ra (µm) 0,025 .... 0,2
Rz (µm) 0,4 .... 1
Rauheitsklassen N1 .... N4
und 4 Rauheitsmuster für das Fertigungsverfahren Superfinish
Vergleichsbereiche:
Ra (µm) 0,025 .... 0,2
Rz (µm) 0,4 .... 1,6
Rauheitsklassen N1 .... N4
jedes einzelne Normal ist beschriftet mit dem Nennwert in arithmetischen Mittenrauhwerten Ra in µm
und CLA/AA in µm, mit dem Messwert in gemittelter Rauhtiefe Rz in µm sowie der ISO-Rauheitsklasse
(N-Kennzahl) nach ISO 1302, DIN 4769, ISO 468, VSM 10321
Das galvanoplastische Spezial-Herstellungsverfahren sichert die hohe Genauigkeit und die unbedingte Gleichartigkeit aller Vergleichsmuster.
Die einzelnen verschleißfesten, rostfreien Vergleichsnormale sind ca. 24 x 15 mm groß und aus einer verschleissfesten Nickellegierung!
Außenmaße ca. 130 x 55 x 5 mm
Gewicht 90 g
inklusive Gebrauchsanleitung ( diese ermöglicht es jedem Verwender sofort zuverlässige Prüfergebnisse
beim Tast- und Sichtvergleich mit Fingernagel und Auge zu erzielen)
in Schutzhülle

Geeignet für Maschinenwerker, Meister, Kontrolleure, Konstrukteure
sowie auch für Berufsschulen und Lehrwerkstätten.

198,00 EUR

Artikel-Nr. 921.010

Normale-Satz (Oberflächennormale / Rauheitsnormal) TOP-AUSFÜHRUNG !!
mit angegebenen N-Werten und Rz-Werten
Dieser Vergleichsmustersatz enthält 5 Rauheitsmuster für das Fertigungsverfahren Polieren 336
Vergleichsbereiche:
Ra (µm) 0,0125 .... 1,6
Rz (µm) 0,25 .... 1,6
Rauheitsklassen N0 .... N4
jedes einzelne Normal ist beschriftet mit dem Nennwert in arithmetischen Mittenrauhwerten Ra in µm
und CLA/AA in µm, mit dem Messwert in gemittelter Rauhtiefe Rz in µm sowie der ISO-Rauheitsklasse
(N-Kennzahl) nach ISO 1302, DIN 4769, ISO 468, VSM 10321
Das galvanoplastische Spezial-Herstellungsverfahren sichert die hohe Genauigkeit und die unbedingte Gleichartigkeit aller Vergleichsmuster.
Die einzelnen verschleißfesten, rostfreien Vergleichsnormale sind ca. 24 x 15 mm groß und aus einer verschleissfesten Nickellegierung!
Außenmaße ca. 130 x 55 x 5 mm
Gewicht 90 g
inklusive Gebrauchsanleitung ( diese ermöglicht es jedem Verwender sofort zuverlässige Prüfergebnisse
beim Tast- und Sichtvergleich mit Fingernagel und Auge zu erzielen)
in Schutzhülle

Geeignet für Maschinenwerker, Meister, Kontrolleure, Konstrukteure
sowie auch für Berufsschulen und Lehrwerkstätten.

149,00 EUR
